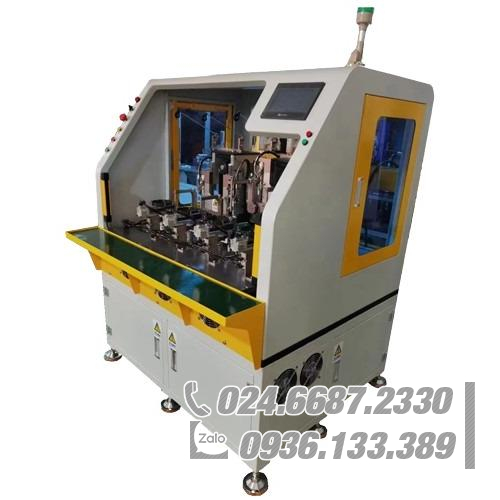

Máy quấn dây stator tự động 6 trạm 0.4-0.75Mpa CX-JY02

Máy cuộn dây bên trong sáu trạm Stator tự động CX-JY02

Các thông số hiệu suất chính của thiết bị:

1. Phạm vi sản phẩm áp dụng của thiết bị: động cơ quạt, động cơ điều hòa không khí, động cơ máy hút mùi, động cơ servo, động cơ bước và nhiều loại khác nhau

Động cơ không chổi than DC, v.v.

Thông số thiết bị và độ chính xác của sản phẩm có thể đáp ứng:

Mô hình sáu trạm: máy có thể điều khiển và xử lý quá trình cuộn dây trong khi cuộn dây ở tốc độ cao, đồng thời có thể thực hiện cuộn dây đồng bộ bốn trục và được sắp xếp gọn gàng, đồng thời có thể đạt được các quy trình đặc biệt với yêu cầu cuộn dây cao; Máy sử dụng Định vị chính xác servo, cuộn ren tự động, đuôi ren, cuộn dây tự động, sắp xếp cáp tự động, lập chỉ mục tự động, kẹp và cắt tự động, nhận ra hiệu suất chi phí tối ưu của thiết bị.

Đường kính Dây phù hợp của máy: ￠0,1-0,6 "Cần thay bộ căng"

Đường kính ngoài của stato: ￠ 20-100mm

Đường kính trong của stato:￠10-80mm

Độ dày stato:￠4-85mm

Tốc độ thiết bị: 600-1000 vòng/phút “theo đường kính dây chiều cao stato”

3. Kích thước thiết bị: 1100*1500*1600mm

2. Yêu cầu về nhãn hiệu đối với các bộ phận chính của thiết bị

Thiết bị thành phần chính và thương hiệu

Thiết bị phù hợp với môi trường làm việc/cung cấp điện lưới

Tiêu chuẩn cung cấp điện: phù hợp với tiêu chuẩn cung cấp điện của Trung Quốc, nguồn điện 380V ± 10%

Áp suất nguồn không khí: 0,4-0,75Mpa

Lưu ý: Hộp điện (hộp điều khiển điện) của máy phải được trang bị công tắc chống rò rỉ và các biện pháp an toàn. Mạch thiết bị được sản xuất theo tiêu chuẩn hóa thiết bị, có sơ đồ nối dây kèm theo để bảo trì.

Nhiệt độ môi trường: - 5°C---40°C

1) Thiết bị có kèm theo hướng dẫn sử dụng thiết bị chi tiết.

2) Các thông tin sau phải được đính kèm trong sổ tay hướng dẫn sử dụng thiết bị:

Một. Hướng dẫn vận hành thiết bị

b. Hướng dẫn bảo trì thiết bị hàng ngày hệ thống cơ điện

c. Danh sách các bộ phận bị mòn, bao gồm: tên, nhãn hiệu, thông số kỹ thuật của mẫu, số lượng sử dụng, v.v. của các bộ phận, cũng như bản vẽ xử lý và mua các bộ phận bị mòn.

Vận hành, nghiệm thu và đào tạo thiết bị

1. Sau khi thiết bị về đến nhà máy, Bên B hỗ trợ Bên A lắp đặt, chạy thử và Bên B tự chịu chi phí trong quá trình lắp đặt, chạy thử;

2. Sau khi hoàn tất việc gỡ lỗi thiết bị, hiệu suất và yêu cầu của thiết bị phải được hai bên kiểm tra và nghiệm thu theo thỏa thuận kỹ thuật;

3. Nghiệm thu thiết bị được nghiệm thu tại nhà máy của Bên A và các mẫu sản phẩm do Bên A cung cấp sẽ được sử dụng để sản xuất thử đáp ứng yêu cầu về chất lượng và yêu cầu sử dụng của Bên A;

4. Công ty của Bên B sẽ cử người vận hành cho công ty của Bên A đào tạo nhân sự vận hành (thời gian đào tạo tối đa 2 ngày).

Bảy, dịch vụ hậu mãi thiết bị

1. Sau khi hoàn thành việc chạy thử thiết bị, các kỹ sư của Bên B sẽ tiến hành đào tạo vận hành và bảo trì thiết bị cho nhân viên kỹ thuật và vận hành của Bên A;

2. Sau khi được thông báo lỗi thiết bị của Bên A, Bên A sẽ có giải pháp bằng miệng hoặc bằng văn bản trong vòng 2 giờ để hướng dẫn nhân viên kỹ thuật của Bên A khắc phục lỗi. Nếu không thể khắc phục được lỗi, kỹ sư của Bên B sẽ đến Công ty Bên A để sửa chữa thiết bị. Để bảo trì, Bên B cần cố gắng giải quyết sự cố trong thời gian ngắn nhất (thời gian không quá 48H, trừ ngày lễ), để giảm thiểu tổn thất cho Bên A.
