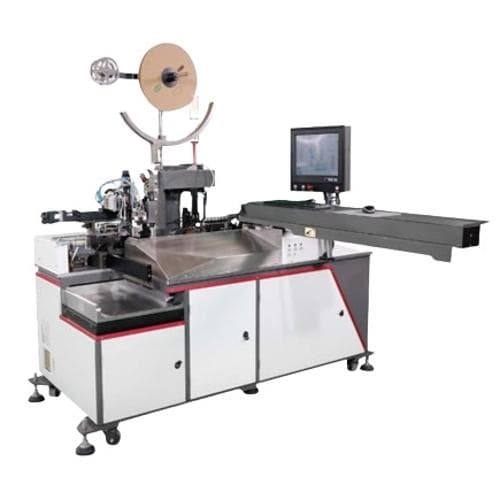

Máy bấm đầu dây tự động AWG18, 50Hz, 60Hz TEK-ELECTRONIC CX-1801
Máy ép đầu tự động CX-1801 cho dây AWG18, tần số 50Hz và 60Hz, có khả năng cắt và bóc dây từ AWG#30 đến AWG#18, với độ chính xác cắt ±(0.2%*L+1)mm. Lực ép 2T, tốc độ 1,100-1,500pcs/hr. Hệ thống nhận diện CCD, báo động không có dây, cảm biến áp suất không khí và nhận diện lực lắp và tháo vỏ.
| Dây dẫn phù hợp: | AWG#30-AWG#18(Thích hợp cho dây có thông số kỹ thuật và màu sắc khác nhau) | Độ dài cắt: | 25-600mm(＞600mm có thể tùy chỉnh) |
|---|---|---|---|
| Độ dài bóc dây: | Một bên 1-12,5mm; Bên B 1-7mm | Năng suất: | 1.100-1.500 chiếc/giờ (tuỳ theo điều kiện thực tế) |
| Độ chính xác cắt: | ＜0,1mm+0,005*cắt L | Đầu cốt phù hợp: | Khoảng cách là 1,25-3,96mm |
| Lực ép: | 2T | Thiết bị phát hiện: | Kiểm tra trực quan bằng CCD, có đầu cuối hay không, không có báo động dây, phát hiện áp suất không khí, phát hiện lực cắm và rút phích cắm của vỏ |
| Các từ khóa chính: |
Máy ép đầu cuối tự động 60HzMáy ép đầu cuối tự động 50HzMáy ép cáp tự động AWG18 |
CX-1801 Máy cắt dây hoàn toàn tự động Tước uốn Máy hàn đầu nối một bên Máy chèn vỏ
Chức năng thiết bị:
| Tên máy | CX-1801 tự động uốn cong và lắp ráp vỏ |
| Chức năng | Một bên cắt, tước, đóng hộp; Cắt mặt B, tước toàn bộ, tước một phần, uốn, lắp ráp vỏ. |
| Phương pháp điều khiển | máy tính, windows7, màn hình cảm ứng, chuột, bàn phím đầu vào màng cứng |
| Hệ thống lấy lên | Thiết bị cấp liệu tự động cho máy tính, thích hợp cho dây cuộn không trục + dây cuộn có trục |
| Thiết bị phát hiện | Kiểm tra trực quan CCD, Có đầu cuối hay không, Báo động không có dây, Phát hiện áp suất không khí, Phát hiện lực cắm và rút phích cắm vỏ |
| Hệ thống phát hiện áp suất đầu cuối | Cài đặt tùy chọn (áp dụng cho hệ thống trong nước và nhập khẩu) |
| Xử lý sản phẩm bị lỗi | Phân loại (có thể lắp đặt thiết bị cắt) |
| Khuôn thích ứng | Khuôn ngang, khuôn thẳng, khuôn hình lá cờ tiêu chuẩn OTP |
| Nhà ở áp dụng | thích hợp cho nhiều chân và khoảng cách khác nhau của chân |
| Lực ép | Máy ép thiết bị đầu cuối 2T Super Mute |
| Điện áp | 50/60Hz 220V một pha |
| Độ dài cắt | 25-600mm(＞600mm có thể tùy chỉnh) |
| Cáp áp dụng | AWG#30-AWG#18(Thích hợp cho các dây có thông số kỹ thuật và màu sắc khác nhau) |
| thiết bị đầu cuối thích ứng | Khoảng cách là 1,25-3,96mm |
| Năng suất | 1.100-1.500 chiếc/giờ (tuỳ theo điều kiện thực tế) |
| Chiều dài tuốt vỏ | Mặt A 1-12,5mm; Mặt B 1-7mm |
| Độ chính xác cắt | ±(0,2%*L+1)mm |
| Áp suất không khí | 0,5-0,7Mpa(5-7kg/m³) |
| Kích thước | Khoảng cách 2.300*1.200*1.370mm 1400*800*1300mm |
| Cân nặng | khoảng 750kg±15 nâng lên 150kg |
Cấu hình thiết bị
| Động cơ | 15 bộ động cơ Mitsubishi |
| Linh kiện khí nén | 34 bộ Xi lanh SMC (Xử lý nguồn không khí, kiểm soát dòng chảy, bộ truyền động, thân van điều khiển đều áp dụng SMC) |
| mô-đun | 4 bộ mô-đun tuyến tính THK/Hwin |
| Đinh ốc | 2 bộ TBI |
| Thanh dẫn hướng | 14 bộ dẫn hướng tuyến tính THK/Hiwin |
| cảm biến | Panasonic Nhật Bản |
| Dây đai | Thương hiệu Gates của Mỹ |
| Ổ đỡ trục | NSK Nhật Bản |
| lưỡi dao | t được làm bằng thép hợp kim nhập khẩu, được xử lý bằng dây chuyển động chậm, nối đất chính xác và bền |
