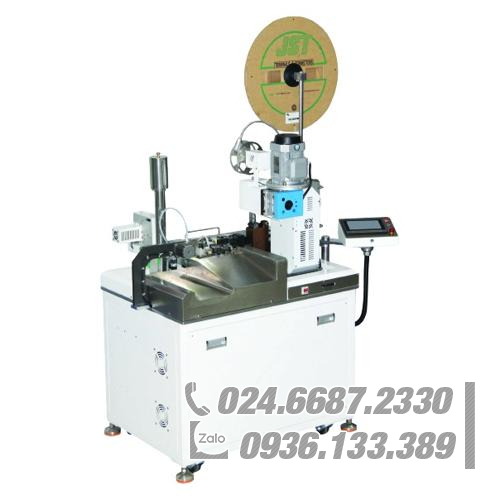

Máy bấm, xoắn và thiếc một đầu AWG20, cấp liệu 2 bánh xe TEK-ELECTRONIC CX-02HR
Máy uốn, mạ thiếc tự động CX-02HR cho dây AWG20, có thể uốn dây từ 13mm đến 99,999mm. Tự động cắt, vặn, mạ, độ chính xác cắt ±(0.2%*L+1)mm. Thiết kế đơn giản, vận hành bằng màn hình cảm ứng HMI+Micro.
| Độ dài cắt: | 13mm-99,999mm | Dây thích ứng: | Mẫu chính xác: AWG#20-AWG#32(Nạp 2 bánh) Mẫu tùy chỉnh: AWG#18-AWG#14(Nạp 4 bánh) |
|---|---|---|---|
| Đầu cốt phù hợp: | Khuôn ngang, thẳng 0.8/1.0/1.25/1.5/2.0/2.54 | Năng suất: | 3.000 chiếc-3.600 chiếc/giờ (với chiều dài 10mm-600mm) Có chức năng đóng hộp, không xoắn 2.200 chiếc-2.300 chiếc/giờ (với chiều dài 100mm-600mm) Có chức năng đóng hộp, xoắn |
| Độ dài bóc dây: | Một bên 0-10mm; Bên B 0-15mm | Độ chính xác cắt: | ±(0,2%*L+1)mm |
| Áp suất không khí: | 0,5-0,7Mpa(5-7kg/m³) | ||
| Các từ khóa chính: |
Máy ép thiếc xoắn AWG20Máy ép thiếc một đầuMáy xoắn và đóng dây AWG20 |
CX-02HR Máy ép dây cáp tự động hoàn toàn một đầu
1. Máy nhúng dây xoắn tự động dựa trên máy nhúng một đầu tự động dành cho dây điện tử siêu mịn và dây có độ chính xác cao. Việc xử lý dây mảnh có thể đạt tới AWG # 34 và độ tin cậy ngắn nhất của dây xoắn một đầu là 8 mm. .
2. Máy nhúng dây tự động còn được gọi là máy nhúng tự động, máy nhúng lột, máy nhúng xoắn tự động sử dụng linh kiện khí nén Mitsubishi servo và SMC của Nhật Bản để đảm bảo độ chính xác cao và tuổi thọ cao của toàn bộ máy.
3. Máy xoắn và đóng hộp tự động được vận hành bằng màn hình cảm ứng máy tính, việc điều chỉnh máy rất trực quan và đơn giản.
4. Máy tính tự động phát hiện các lỗi cơ học và hiển thị nguyên nhân gây ra lỗi, giúp khắc phục sự cố nhanh chóng và cải thiện đáng kể hiệu quả sản xuất.
Chức năng thiết bị:
| Tên của máy | CX-02HR Máy ép dây cáp tự động hoàn toàn một đầu |
| Chức năng | Cắt, Tước, Uốn một bên; B tước, xoắn, đóng hộp |
| Phương pháp điều khiển | Máy vi tính HMI+ |
| Đưa lên hệ thống | Thiết bị cấp liệu tự động cho máy tính, thích hợp cho dây cuộn không trục + dây cuộn có trục |
| Thiết bị phát hiện | Có thiết bị đầu cuối hay không, Không có báo động dây, phát hiện áp suất không khí |
| Hệ thống phát hiện áp suất đầu cuối | Cài đặt tùy chọn (áp dụng cho hệ thống trong nước và nhập khẩu) |
| Xử lý sản phẩm bị lỗi | Phân loại (có thể lắp đặt thiết bị cắt) |
| Khuôn thích ứng | Khuôn ngang tiêu chuẩn OTP, khuôn thẳng, khuôn hình lá cờ, khuôn châu Âu và Hàn Quốc có thể tùy chỉnh |
| Lực ép | Máy ép thiết bị đầu cuối Super Mute 2T/3T |
| Điện áp | 50/60Hz 220V một pha |
| Độ dài cắt | 13mm (tổng chiều dài) -9,999mm |
| Cáp áp dụng | Model chính xác: AWG#20-AWG#32(Cấp 2 bánh) Model tùy chỉnh: AWG#18-AWG#14(Cấp 4 bánh) |
| thiết bị đầu cuối thích ứng | 0.8/1.0/1.25/1.5/2.0/2.54 khuôn ngang, khuôn thẳng |
| Năng suất |
3.000 chiếc-3.600 chiếc/giờ (có chiều dài 10mm-600mm) với chức năng xé, không xé xoắn 2.200 chiếc-2.300 chiếc/giờ (với chiều dài 100mm-600mm) có chức năng đóng hộp, xoắn |
| Chiều dài tuốt vỏ | Một bên 0-10mm; Bên B 0-15mm |
| Độ chính xác cắt | ±(0,2%*L+1)mm |
| Áp suất không khí | 0,5-0,7Mpa(5-7kg/m³) |
| Kích thước | Khoảng cách 1.210*770*1.370mm 920*560*1300mm |
| Cân nặng | khoảng 400kg±15 nâng lên 80kg |
Cấu hình thiết bị
| Động cơ | Mitsubishi/ĐỔI MỚI |
| Linh kiện khí nén | 7 bộ xi lanh SMC + 9 van điện từ SMC. |
| phích cắm chống nước | 1 bộ |
| Cầu trượt | 4 bộ Hiwin Đài Loan |
| Đinh ốc | 4 bộ TBI |
| cảm biến | Panasonic Nhật Bản |
| Dây đai | Thương hiệu Gates của Mỹ |
| Ổ đỡ trục | NSK Nhật Bản |
| lưỡi dao | t được làm bằng thép hợp kim nhập khẩu, được xử lý bằng dây chuyển động chậm, nối đất chính xác và bền |
